設計古樹防雷裝置方案需要 謹shen，既要達到可靠的防雷效果，又要 大限度地保護古樹及其根系免受傷害，同時兼顧景觀協調性和長期維護便利性。以下是一個詳細的防雷設計方案框架，融合了相關規范和古樹保護的特shu性：

有效防護： 顯著降低古樹遭受直接雷擊的風險，保護古樹本體及周邊人員、設施an全。

 少干預：  大限度減少對古樹主干、枝干、樹皮及根系的損傷和干擾。

sheng態友好： 所有材料、施工工藝應符合環bao要求，避免對古樹生長環境造成污染。

長期耐久： 系統具備優異的防腐、抗lao化性能，設計使用壽命≥30年。

隱蔽美觀： 裝置盡可能隱蔽，減少對古樹自然風貌和景觀的影響。

可維護性： 便于后期檢查、維護和 要時的更換。

設計依據與規范：

 《建筑物防雷設計規范》

 《雷電防護》系列標準

《古樹名木保護條例》及相關地方性法規

《古樹名木養護復壯技術規范》

《古樹名木防雷技術規范》（如有地方或行業標準）

現場勘察數據（古樹尺寸、結構、生長狀況、土壤、周邊環境、雷暴日分布等）

 《電氣裝置安裝工程 接地裝置施工及驗收規范》

設計原則：

“疏導為主，保護優先”： 優先采用疏導雷電流入地的主動防護方式，而非依賴樹體自身絕緣。

“無損或微創安裝”： 嚴禁在樹體上鉆孔、釘釘。所有固定均采用柔性、可調節、不損傷樹皮的綁扎方式。

“避讓根系”： 接地系統布置嚴格避讓主要根系區域，采用水平放射狀淺埋方式。

“多點接閃、分散泄流”： 在樹冠外設置多個接閃點（避雷針/線），分散雷電流，降低單點泄流對樹體和接地系統的壓力。

“物理隔離”： 引下線與樹體之間保持1定空隙（≥10cm），避免直接接觸和電位反擊風險。

設計方案內容

一、現場勘察與風險評估

二、古樹本體信息：

樹種、樹齡、樹高、冠幅、主要枝干分布、樹皮狀況、健康狀況（是否有空洞、腐朽）。

測量樹冠 高點及外突出點位置。

環境信息：

地理位置（是否孤立、山頂、水邊等易受雷擊位置）。

周邊地形地貌、建筑物、高大構筑物分布。

土壤類型、電阻率測量（多點測量，取平均值或差值）。

地下管線、電纜位置（避免施工破壞）。

歷史雷擊記錄。

該地區年平均雷暴日數。

 二、 接閃系統 (引雷)

指導思想：優先保護樹冠主體及關鍵枝干。接閃點設置在樹冠外突出枝干的合適高度上，形成“保護圈”，使樹冠主體處于保護范圍內。

接閃器選擇與布置：

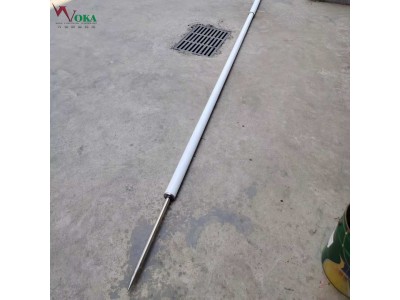

短避雷針：采用耐fu蝕性好的鈦合金、304或316L不銹鋼材質，高度一般為0.3-0.6米。

數量與位置： 根據樹冠大小、形狀和風險評估等級確定。通常在樹冠外 高、 突出的幾個（通常≥3個）健壯枝干上安裝。避免在主干部位安裝。

安裝方式：

用樹用夾具： 使用高強度、耐fu蝕 的樹干夾具。夾具設計為可調節大小，內側襯墊防腐、柔軟、透qi的緩沖材料 ，避免損傷樹皮。

柔性固定： 夾具與樹干之間嚴禁硬性緊固，需預留樹木生長膨脹空間（定期檢查調整松緊度）。

支撐桿： 對于較細的枝干，可在附近地面設置獨立支撐桿固定短針，支撐桿與樹干保持an全距離（≥1.5倍支撐桿高度）。

保護范圍計算： 按照滾球法（根據確定的LPL等級選擇滾球半徑），驗證所選接閃點位置是否能有效保護樹冠主體及關鍵枝干。確保樹冠主體在保護范圍內。

三、引下線系統

四、指導思想： 提供低阻抗、an全的雷電流泄放通道，與樹體物理隔離。

材料： 與接閃器同材質的304或316L不銹鋼絞線或銅覆鋼絞線 (≥ 50mm2 截面積)。不銹鋼耐fu蝕性好，不易被盜，為

布置與固定：

路徑： 從每個接閃器沿樹干外側引下。路徑應盡量短直，避免直角彎折（彎角半徑≥20cm）。

固定方式：

用樹用線夾/支架： 使用非金屬 或帶絕緣襯墊的金屬支架/線夾。

保持距離： 引下線與樹干表面保持≥10cm的空氣間隙貫穿全程。嚴禁緊貼樹皮或纏繞樹干。

固定點間距： 垂直段≤1.5米，水平/彎曲段≤0.5米。確保在風力或樹木生長作用下不會接觸樹體。

地面過渡： 在接近地面處（≥2.5米高度開始），引下線通過絕緣子固定在獨立的剛性支撐桿上（如鍍鋅鋼管、不銹鋼管），支撐桿埋地固定，確保下端入地部分與樹干an全隔離。

等電位連接： 如果古樹附近有合格的建筑物接地系統（如亭子、圍欄，且其接地電阻足夠低），可在評估后，在合適位置 用放熱焊或用連接器將引下線與之可靠連接，形成聯合接地，降低整體接地電阻。連接點需防腐處理。

四、 接地系統 (泄流)

指導思想： an全、有效地將雷電流分散泄入大地，接地電阻達標（通常目標值≤10Ω），同時 大限度保護根系。

核心原則：避讓根系！

嚴禁在樹冠垂直投影范圍 內及附近深挖坑埋設垂直接地極！

采用水平放射狀接地體方式。
