產品簡介

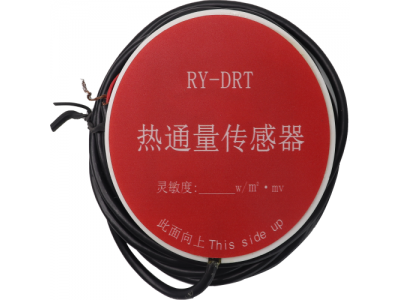

土壤熱通量傳感器（圓）（又稱“土壤熱通量板”、“熱流計”）主要用于測量土壤的能量平衡和土壤層的熱傳導率。土壤熱通量傳感器采用熱電堆測量溫度梯度，該熱電堆由兩種不同的金屬材料組成。熱電堆探測器接受熱輻射，熱輻射能使兩個不同材料的結點之間產生溫差電勢。熱通量傳感器以電壓的形式輸出，電壓正比于熱通量，其輸出電壓為毫伏信號，該毫伏信號由數據采集系統讀取。
熱通量傳感器的輸出輻射量為W/m2，通常用G表示：
G=mv 靈敏度系數
每個土壤熱通量傳感器分別給出標定過的靈敏度系數。
在使用過程中，一定注意熱通量傳感器的正反面，正確的放置是正面朝上，因為土壤表面在吸收太陽凈輻射量之后，借分子傳導的形式吧能量傳入土壤的深層，使土壤下層增溫，也即是說熱量自地面向下輸送，這時的土壤熱通量為正值；反過來，當土壤表面溫度低于深層溫度時，熱量將由土壤的深層輸出，這時的土壤熱通量為負值。這種過程稱之為土壤中的熱量交換過程。
一年之中，土壤熱通量隨著季節的變化而變化，夏季土壤熱通量為正值，即有熱量進入土壤層中，而且量值較大；冬季則熱通量為負值，土壤中的熱量向大氣釋放，但量值較小。
技術參數
工作溫度 -40℃~+55℃
靈敏度 15~60w/（m2mv）
量程 ±100w/m2
信號范圍 ±5mv
精度 ±5%（讀數的）
傳感器 熱電堆
產品尺寸
安裝與維護
熱通量傳感器（圓）的安裝應該選擇研究范圍內的具有代表性的地方，如果地表層比較復雜，應該將傳感器放置在比覆蓋面較低、土壤熱通量比較均衡的有效部位。
首先，用一個小鏟子挖一個垂直的坑，根據用戶的要求確定熱通量傳感器到地面頂部的距離，然后再坑的側面用小刀挖一個水平切口，盡量保持土壤表層完成無損，或最小限度的不被破壞，將熱通量傳感器插入水平切口處。為了測得精確的土壤熱通量，必須保證熱通量板與土壤充分接觸。
切記，不要把熱通量板的輸出導線直接引向土壤表層，應將熱通量板的輸出的一小段導線埋在土壤中，以減少輸出導線的熱傳導。
所有傳感器安裝完成后，一定要把挖出來的土壤盡快恢復原位。
如果使用數字電壓表測量，測得的電壓值除以土壤熱通量的靈敏度系數，即為輻射量。
輻射量=實測mV*1000/靈敏度系數=W/㎡
3 儀器的成套性
1.熱通量傳感器（圓）一臺
2. 使用說明書一份
3. 檢定證書一份
4. 合格證一份
4 儲存
在相對濕度80%以下。且不得有腐蝕性，揮發物的室內儲存。
5. 維護
熱通量傳感器需要最小限度的維護，每月只需檢查一次，嚴禁傳感器的輸出導線被動物咬損或受到嚴重的腐蝕。
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
