古建筑古塔防雷裝置 雷閃預警定wei系統 自動升降避雷針

一、項目背景與現狀分析

古塔作為歷史文化遺產，結構多為磚木、石材或混合材質，歷經歲月侵蝕，結構脆弱，且無現代防雷設施，極易遭受雷擊損毀。通過實地勘察，需明確古塔的建筑結構（如層數、高度、屋頂形式）、建筑材料、周邊環境（是否為區域制高點、臨近樹木或建筑分布）及歷史雷擊記錄，為防雷設計提供依據。

二、設計原則

 少干預原則：避免對古塔原有結構和風貌造成破壞，采用隱蔽式安裝，確保防雷裝置與古塔整體風格協調統一。

an全可靠原則：嚴格遵循防雷設計規范，確保防雷系統長期穩定運行。

可維護性原則：設計便于定期檢測和維護的防雷系統，延長使用壽命，保障古塔an全。

三、防雷等級劃分

根據古塔的重要性、預計雷擊次數及周邊環境，依據《建筑物防雷設計規范》將其劃分為di二類或di三類防雷建筑物，確定相應的防雷保護措施和技術參數。

四、防雷裝置設計

（一）接閃器設計

接閃帶：采用直徑不小于 8mm 的熱鍍鋅圓鋼或截面不小于 48mm2、厚度不小于 4mm 的熱鍍鋅扁鋼，沿古塔屋頂檐角、屋脊、塔剎等易受雷擊部位敷設。在轉角處，接閃帶應彎成圓弧狀，彎曲半徑不小于圓鋼直徑的 10 倍或扁鋼寬度的 6 倍，減少雷電反擊風險。

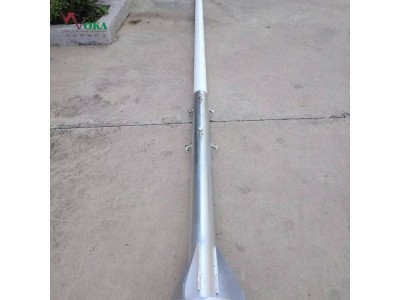

接閃桿：針對塔剎等高聳部位，安裝獨立接閃桿。接閃桿采用熱鍍鋅鋼管，高度根據保護范圍計算確定，一般高出塔剎頂部 0.5 - 1 米。接閃桿與接閃帶可靠焊接，焊接長度不小于圓鋼直徑的 6 倍或扁鋼寬度的 2 倍，且至少 3 個棱邊焊接。

特shu部位處理：對于古塔的木質結構部分，接閃器與木質材料之間加裝絕緣墊片，防止金屬與木材直接接觸導致木材受潮腐爛。同時，在接閃器安裝位置下方的木質結構內預埋防火阻燃材料，降低雷擊引發火災的風險。

（二）引下線設計

引下線布置：引下線采用熱鍍鋅圓鋼或扁鋼，數量不少于 2 根，沿古塔外墻均勻?qū)ΨQ布置，間距不大于 18 米（di三類防雷建筑物）或 12 米（di二類防雷建筑物）。引下線應避免直角或銳角彎折，采用圓弧過渡，減少雷電傳輸過程中的阻抗。

安裝方式：引下線明敷時，用支持卡子固定在古塔外墻，支持卡子間距不大于 1 米。引下線與古塔墻面保持 10 - 15mm 的距離，防止引下線與墻面接觸導致墻體損壞。對于暗敷引下線，應在古塔墻體內部預留用通道，確保引下線與墻體結構無電氣連接，且便于后期檢測維護。

連接要求：引下線與接閃帶、接地裝置之間采用焊接連接，焊接處做防腐處理，如涂刷防銹漆和銀粉漆。在引下線距地面 0.3 - 1.8 米處設置斷接卡子，便于定期檢測接地電阻和引下線電氣性能。

（三）接地裝置設計

接地極選擇：優先采用水平接地極與垂直接地極相結合的復合接地裝置。水平接地極采用熱鍍鋅扁鋼，埋深不小于 0.8 米，圍繞古塔基礎外側敷設成閉合環形，長度根據接地電阻要求計算確定。垂直接地極采用熱鍍鋅角鋼或鋼管，長度 2.5 米，間距不小于 5 米，垂直打入地下并與水平接地極可靠焊接。

接地電阻要求：根據古塔防雷等級，接地電阻不大于 10Ω（di二類防雷建筑物）或 30Ω（di三類防雷建筑物）。若實測接地電阻不達標，可采用增加接地極數量、延長水平接地極長度、換土或使用降阻劑等方法降低接地電阻。

防腐處理：接地裝置的所有金屬部件均應進行熱鍍鋅防腐處理，鍍鋅層厚度不小于 80μm。在土壤fu蝕性較強的區域，可采用銅包鋼接地極或鍍銅接地極，并在接地極表面涂刷防腐涂料，延長接地裝置使用壽命。

 詳詢鄭州萬佳防雷的薛紅18503833715
