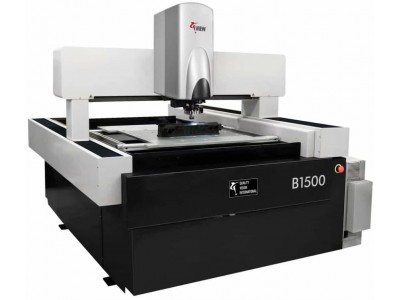

QVI 旗下  VIEW Benchmark XLT 是一款穩定可靠的大行程非接觸式計量系統。

XLT擁有從900毫米X1500毫米到1500毫米X2000毫米的延伸行程范圍，可以測量大面積組件和多個小組件的組合群體。好的光學,照明,以及圖像處理功能使XLT成為好的計量系統。

移動橋式設計功能為取放產品提供了一個開放式工作區域.

先某進的圖像處理功能，確保某高某速，某高某精度和某高某穩健性能強某大的計量軟件和數據分析工具可供選擇某高某精度光學系統.

X,Y,Z 行程 (mm)

900 x 1500 x 150

1250 x 1500 x 150

1500 x 1500 x 150

1250 x 2000 x 150

1500 x 2000 x 150

Y-axis - 2000 mm

Z-axis – 200 mm

X,Y,Z 光柵尺分辨率:0.5 μm

平臺驅動系統:直流伺服馬達 X,Y,Z

速度:X,Y - 200 mm/sec    Z- 100 mm/sec

載重:100 kg

光學系統:雙重放大, 視場可交換式前置鏡頭單一放大, 工廠安裝背光的鏡頭和視場交換式前透鏡

計量軟件:

可選項: Elements

可選項Measure-X

可選項軟件模塊:

區域多點自動ju焦

連續捕獲圖像 (CIC)

先某進的圖像濾光和圖像拼接，自定義

UI操作軟件

MeasureFit   Plus

SmartPro?le

3D GD&T 評估軟件

VMS 離線編程軟件

數字輸入/輸出Digital I/O

Benchmark的應用范圍包括：

半導體/電子

BGA, μBGA, CSP, 倒裝xin片, MCM, bump-on-die

引線框，引線接合，柔性線路板，連接器

SMT元件貼裝

錫膏/環氧數脂膠點

xin片載體和托盒

噴墨打印機墨盒

光纖組件和MEMs

數據存儲

懸置件

滑塊和懸臂組(HGA)

磁盤介質基板

精密注塑和機加工件

模具和刀具

某醫某療設備

燃料噴射部件

手表組件
