產品簡介

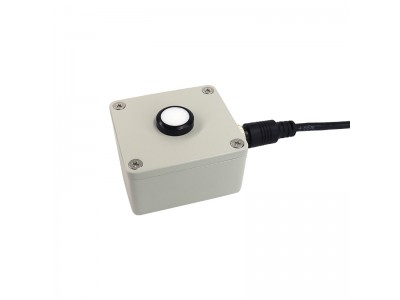

RY-CEBN 日照輻射傳感器主要用于測 400-1100nm 波長范圍內的太陽短波輻射，并且使用簡單性價比高，可連續全天候使用，可以被倒轉或傾斜。該產品還可被用來測量日照小時數量。廣泛應用于植物的生長、熱量轉換盒土壤水分蒸發蒸騰損失總量的太陽能量監測。

典型應用：農林業生態輻射監測、太陽能熱利用的研究、旅游環保生態、農業氣象的研究、作物生長監測、溫室控制。

測量原理

RY-CEBN日照輻射傳感器用于測量太陽的短波輻射，它利用硅光探測器產生一個正比于入射光的電壓輸出信號，為了減小余弦誤差，并在儀器內安置一個余弦修正器，該輻射計可直接與數字電壓表或數采器相連，進行輻射強度的測量。輸出的單位是 W?M-2。

輸出信號：原始輸出；4-20mA輸出；RS485輸出

原始輸出：輸出的輻射量（W?M-2）=測量輸出電壓信號值（μv）÷靈敏度系數（μv?w-1?m2），每個輻射計都分別給出各自的靈敏度系數(原始毫伏輸出)。

4-20mA輸出：4-20mA線性對應0-2000W?M-2

RS485輸出：MODBUSRTU協議

產品特點

* 符合 WMO 世界氣象組織規范（CIMO Guide）

* 適用于各種惡劣環境

*性價比高

*靈敏度高

*無源精準測量

*結構簡單，便于使用

產品參數

光譜范圍 0-2000W/m2

波長范圍 400-1100nm

測量精度 5%（環境溫度25℃，對比SPLITE2表，輻射1000W/m2）

靈 敏 度 200～500μv?w-1?m2

信號輸出 RY-CEBN RY-CEBN/S RY-CEBN/485

原始輸出

＜1000mv 4-20mA RS485modbus規約

響應時間 ＜1s（99%）

余弦修正 ＜10%（直到80°）

非 線 性 ≤±3%

穩 定 性 ≤±3%（年穩定性）

工作環境 溫度-30～60℃、工作濕度：<90%

標配線長 3米

接線定義 RY-CEBN 紅+  白-（毫伏電壓輸出）

RY-CEBN/S 紅+  黑-  黃ma輸出(4-20mA電流型)

RY-CEBN/485 紅+  黑-  黃A 藍 B（RS485型）

最遠引線長度 電流200 米、RS485 500  米

防護等級 IP65

重    量 約120g

MODBUS RTU通訊協議（適用于RY-CEBN/485傳感器）

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出100ms后收不到返回?cái)?shù)據時認為發出指令失敗，可重新發送指令。

2.1 標準MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求

輸入寄存器：用功能碼 03 讀

內部寄存器：用功能碼 03 讀；功能碼10 寫

地址 操作 內容 備注

0x0000 讀寫 傳感器地址，范圍0x01-0xFF（十進制），出廠設置為0xFF

注：地址部分的數據為16進制表示，例：地址20（十進制）讀寫值為0x14

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（2個實時數據）命令

發送：FF 03 00 00 00 02 D1 D5

FF 03 00   00 00   02 D1 D5

系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：FF 03 04 01 72 00 16 C5 D5

數據段數據為：

FF 03 04 00 3C 01 22 A4 79

系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

日照時數： 00 3C=6.0h；輻射：0122=290W/㎡

備注：日照時數不會自動清0，需要在每天日落后發清0指令：AT+RZSS=0，輸出的才是每天的日照時數

2、讀取地址寄存器命令

發送：00 03 00 01 00 01 D4 1B

00 03 00 01 00   01 D4 1B

功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00 03 02 00 01 44 44

功能碼 數據段的字節數量 數據段數據 CRC16校驗位

數據段數據為0x0001 =01   表示系統地址01

3、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 10 00 01 00 01 02 00 33 EA 04

00 10 00   01 00 01 02 00 33 EA 04

功能碼 起始寄存器地址 寄存器個數 數據長度 數據 CRC16校驗位

回答：00 10 00 01  00 01 C8 0E  （表示修改成功）

00 10 00 01 00  01 51 D8

功能碼 起始地址 寄存器個數 CRC16校驗位

質保及售后：

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
